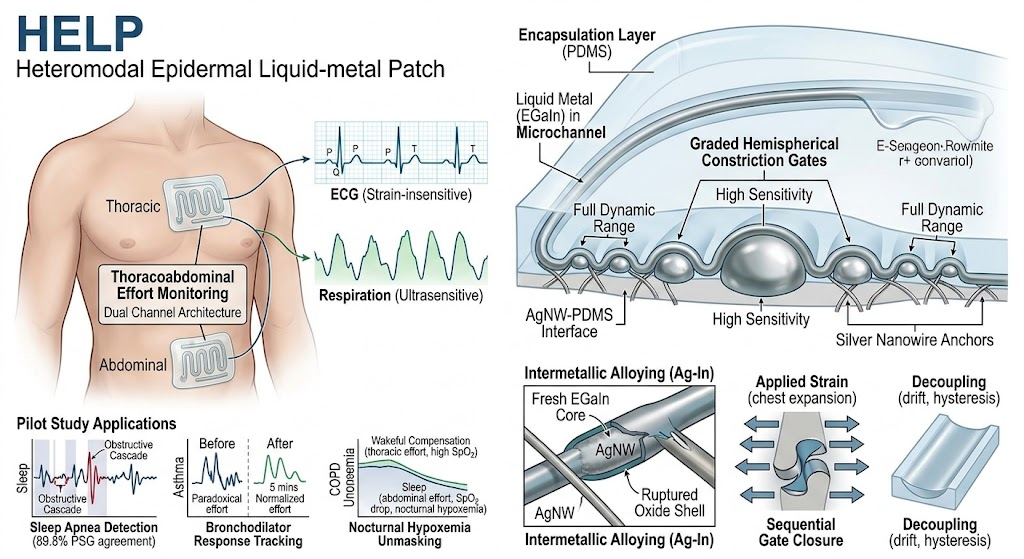

Enfoque en el Parche y el Mecanismo (Derecha): Un primer plano de la sección transversal muestra cómo las Compuertas de Constricción Hemisféricas Graduadas se cierran progresivamente bajo tensión para una linealidad excepcional. Incluye detalles sobre el anclaje de nanofibras de plata y la formación de la aleación Ag-In.
Monitoreo Toracoabdominal (Izquierda): Muestra al paciente con los parches aplicados para capturar simultáneamente el esfuerzo respiratorio ultrasensible y el ECG insensible a la deformación, junto con las formas de onda representativas.
Aplicaciones en Estudios Piloto (Abajo): Gráficos que ilustran directamente los hallazgos clínicos clave, incluyendo la detección de apnea del sueño, el seguimiento de la respuesta a broncodilatadores en asma y el desenmascaramiento de la hipoxemia nocturna en EPOC.
La gestión de enfermedades respiratorias crónicas (ERC) como el asma, la enfermedad pulmonar obstructiva crónica (EPOC) y la apnea obstructiva del sueño (AOS) enfrenta una barrera fundamental: la falta de herramientas accesibles para el monitoreo continuo en el hogar. Las pruebas clínicas tradicionales, aunque precisas, ofrecen solo “capturas instantáneas” en entornos hospitalarios, dejando sin detectar la progresión diaria de la enfermedad o eventos nocturnos críticos.
Para cerrar esta brecha, se ha desarrollado HELP (Heteromodal Epidermal Liquid-metal Patch), una plataforma wearable de rendimiento heteromodal que combina innovación en ciencia de materiales y diseño estructural para ofrecer un monitoreo de grado clínico.
Superando las Limitaciones de los Sensores Wearables Tradicionales
Los sensores de deformación (strain sensors) convencionales suelen enfrentarse a un dilema: alta sensibilidad a costa de no linearidad, histéresis severa y deriva de la señal con el tiempo. El sistema HELP resuelve estos problemas mediante dos innovaciones clave:
- Anclaje Nanoestructurado de Metal Líquido (EGaIn): Utilizando una red de nanofibras de plata (AgNW) semiembebidas en el sustrato de elastómero (PDMS), el metal líquido forma enlaces intermetálicos estables. Esto elimina el desacoplamiento interfacial y la deriva de la señal, garantizando una durabilidad superior a los 500,000 ciclos de estiramiento.
- Compuertas de Constricción Analógica Graduadas: El canal de monitoreo respiratorio integra microestructuras hemisféricas graduadas. Al estirarse el parche con la expansión torácica, las compuertas se cierran progresivamente. Esto permite una respuesta extremadamente lineal ($R^2 = 0.998$), histéresis ultrabaja ($<0.4\%$) y la capacidad de detectar microdeformaciones desde $0.01\%$ hasta estiramientos mayores al $30\%$.
Arquitectura Dual: ECG y Mecánica Respiratoria Simultánea
HELP cuenta con una arquitectura de doble canal:
- Canal de ECG insensible a la deformación: Diseñado para registrar trazos electrocardiográficos limpios (ondas P-QRS-T) sin distorsión por el movimiento del paciente.
- Canal respiratorio en U: Orientado para capturar la expansión toracoabdominal y estimar volúmenes corrientes (tidal volume) con una resolución de hasta 25 mL.
Hallazgos Clínicos y Aplicaciones de Campo
1. Detección Domiciliaria de Apnea Obstructiva del Sueño (AOS)
Integra un módulo inalámbrico con acelerómetro/giroscopio para seguimiento de postura y un oxímetro de pulso. En ensayos clínicos comparados simultáneamente con polisomnografía (PSG) de laboratorio, HELP logró un 89.8% de concordancia diagnóstica ($\kappa = 0.78$), registrando con precisión la secuencia completa: colapso de la vía aérea $\rightarrow$ esfuerzo toracoabdominal sin flujo $\rightarrow$ desaturación de $\text{SpO}_2$ $\rightarrow$ taquicardia por excitación autonómica.
2. Evaluación de la Respuesta a Broncodilatadores en Asma
En pacientes asmáticos, el dispositivo permitió identificar asincronía toracoabdominal, episodios de hiperventilación y tos. Además, registró la respuesta terapéutica inmediata tras la administración de un $\beta_2$-agonista de acción corta, mostrando la normalización del patrón respiratorio en menos de 5 minutos.
3. Desenmascaramiento de la Hipoxemia Nocturna en EPOC
En pacientes con EPOC moderada a grave, el parche reveló cómo la reclutación de músculos accesorios durante la vigilia logra compensar los niveles de oxígeno. Durante el sueño y la atonía muscular del sueño REM, el cese del esfuerzo muscular accesorio fue capturado con alta fidelidad, desenmascarando episodios de hipoxemia nocturna que de otro modo habrían pasado desapercibidos en consultas diurnas.
Conclusión
El parche epidérmico HELP demuestra que la integración estratégica de materiales avanzados y microingeniería estructural puede transformar los dispositivos médicos portátiles. Al ofrecer un perfil fenotípico cardiorrespiratorio continuo, cómodo y de alta precisión, se posiciona como una herramienta fundamental para la medicina descentralizada del futuro.
” Yue Li et al, Intermetallic-anchored epidermal EGaIn patch with analog constriction gates for cardiorespiratory monitoring, Science Advances (2026). DOI: 10.1126/sciadv.aee5907 “
